一个完整的功能性视频会议室应该包括视频会议设备以及本地视音频系统，对于不了解视频会议室组成的用户来说，往往不能将这两部分内容区分开，当需要新建一个会议室时，用户最终需要的是一个整体解决方案，而不是单独的视频会议方案和本地视音频系统建设方案。但是，部分用户对此了解不深，对其选择和购买带来一定的困惑。本文将对视频会议室本地视音频设备进行一个简介，为不了解视频会议室整体解决方案的用户提供一些帮助。

一个完整的大型视频会议室，至少应包含视频会议终端、音频输入输出设备、视频输入输出设备。

视频会议终端的作用是把本地的视音频信号编码后发送到远端，同时把接收到的信号解码后输出给本地视音频输出设备;

音频输入系统用于采集本地的声音信号并传输至后端。典型的音频输入系统为各种类型的麦克风，此外DVD播放器、PC电脑等设备亦可提供音频信号;

音频输出系统用于将接收到的音频信号转变成声音输出到会议室，主要的声音输出设备为音箱、电视机、电脑等，对于音箱来说，前端还应配备音频处理器、功率放大器等设备已确保输出至音箱的音频信号功率足够大;

视频输入系统用于采集本地的视频信号并传输至后端。典型的视频输入系统为各种类型的摄像机，此外DVD播放器、PC电脑等设备亦可提供视频信号;

视频输出系统用于将接收到的视频信号转变为图像输出到会议室，主要的视频输出设备为拼接屏、投影仪、电视机、电脑等。

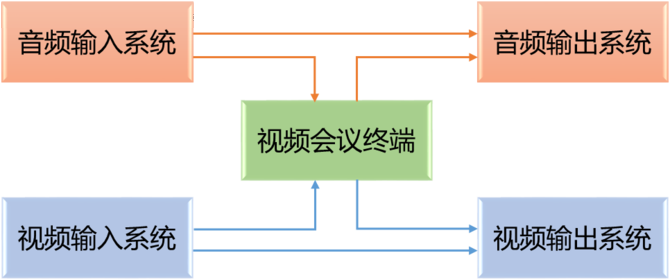

视音频系统连接示意图

一般来说，小型会议室面积不大，使用TE30自带麦克或VPM220即可满足会议室音频采集的需求，使用具有扩声能力的电视机即可满足会议室视音频输出的需求，或者使用RP100、RP200即可满足小型会议室的全部需求。

对于大中型会议室，由于面积较大，全向麦克及显示设备自带扩声难以满足会议室需求，因此需要增加专业的音频输入输出设备、视频输入输出设备。

音频输入设备

包括鹅颈麦克、无线麦克或手拉手会议话筒等定向麦克。定向麦克的特点是指向性强，只能采集固定方向的声音，但采集范围内的声音效果好，适合于在大中型会议室中放置于发言人面前，如有多个发言人，则需准备多只麦克。

鹅颈麦克可单独使用，每只鹅颈麦克单独输出一路信号至后端，优点是可单独对每个麦克风调音，麦克风之间不互相干扰;缺点是每个麦克风均输出一路信号，麦克风数量多时需后端设备支持，且布线难度大。

无线麦克通过无线将信号发送至接收器(按照机型的不同通常可接收1路、2路、4路、8路、16路无线信号)，由接收器将无线信号转变为音频信号输出至后端，优点是麦克风可随意摆放(需避开音箱避免啸叫)，不受布线限制;缺点是续航时间较短，重要会议前一定要更换电池。

无线麦克

手拉手会议话筒外形与鹅颈麦克差不多，但采用话筒收尾串联的方式进行连接，即第一只话筒接到会议主机后，从第一只话筒引出一根线接上第二只话筒，然后从第二只话筒引出一根线接到第三只话筒，依次串联几十个，因此得名手拉手会议系统，手拉手会议话筒的优点是多个话筒只输出一路信号，便于后端接收;缺点是不能单独对每个话筒调音，且某个话筒故障时会影响后面连接的所有话筒。

手拉手会议话筒连接方式

音频输出设备

主要包括调音台、音频处理器、功率放大器、音箱等。

调音台的主要作用是将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工(视频会议室一般不会进行音质修饰和音响效果加工)，按照信号处理方式的不同可分为模拟调音台和数字调音台两种。

音频处理器用于对输入信号进行处理，主要功能包括输入增益、输入均益、输入延迟(用于校正不同音箱之间的传输时间)、输入极性转换、信号输入分配路由选择、高通滤波、低通滤波、均衡(用于弥补系统的频响特性缺陷)等，部分功能与调音台重复，但与调音台不同的是音频处理器需要通过软件进行操作，一般配置完毕后就保持不动了。

功率放大器简称功放，是音响系统中最基本的设备，作用是把来自信号源(或前端设备)的微弱电信号进行放大以驱动音箱发出声音。

音箱是整个音响系统的终端，其作用是把音频电能转换成相应的声能，并把它辐射到空间去。

音频系统连接方式

视频输入设备

主要设备为摄像机，用于对现场图像进行采集。对于大中型会议室，一个摄像机往往无法满足会议要求，需要配置多台摄像机用于拍摄会场不同角度的画面(如前置摄像机拍摄会场全景，后置摄像机拍摄主席台画面)。

视频输出设备

包括矩阵切换器、多屏拼接处理器、显示设备。

矩阵切换器是一类切换多路信号输出的设备，主要功能是将一路或多路视音频信号分别传输给一个或者多个显示设备，如两台电脑主机要共用两台显示器，矩阵切换器可以将两台电脑主机上的内容任意切换到两台显示器上。按照切换信号的不同，可分为HDMI信号矩阵切换器、DVI信号矩阵切换器、VGA信号矩阵切换器、RGB信号矩阵切换器、分量视频信号矩阵切换器、混合视频信号矩阵切换器等。

多屏拼接处理器为大屏幕拼接墙的前置设备(如会议室使用普通投影机、等离子等显示器，则不需要配置此设备)，主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元)，实现用多个普通视频单元组成一个超高分辨率动态图像大屏幕的功能，可以支持多种视频设备的同时接入，如：DVD、摄像机、机顶盒、计算机、视频会议终端等。

显示设备包括投影机、液晶电视、等离子电视等常规显示器，以及大屏幕拼接墙。目前大屏幕拼接墙在高端显示行业的应用相当普遍(尤其是在调度指挥中心中一定会配置大屏幕)，而且随着应用领域的不断扩展，大屏幕的市场需求还在持续增加中。当前的大屏幕拼接墙主要包括投影机边缘融合、液晶拼接墙、PDP等离子拼接墙、DLP拼接墙、LED显示屏等几种，其中DLP拼接墙是当前的主流方式。LED显示屏过去广泛应用于户外广告业，随着技术的发展，现在LED显示屏已完全可以满足室内应用的需求。各种拼接屏的技术对比如下：

投影机边缘融合

液晶拼接墙

等离子拼接墙

DLP拼接墙

室内LED显示屏

视频系统连接方式

中央控制设备

除了视音频系统以外，大中型会议室还需要配置中央控制系统，作用是通过RS232、RS485、红外、网络等协议来控制周边设备，比如投影机、大屏幕电视、音响、摄像头、电动吊架、灯光、窗帘等。中央控制系统主要设备为中央控制主机，通过触摸屏对中控主机进行操作。

中央控制系统连接方式

其他设备

其他比较常见的设备包括DVD录像机、电源时序器等。DVD录像机可以进行本地会议及视频会议的录制，以及本地会议及视频会议中DVD信号的播放。电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备，可减低用电设备在开关瞬间对供电电网的冲击，也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。

此外，还有环境控制系统(如电动幕布、光栅玻璃)、灯光控制系统等，非所有会议室通用，就不在此赘述了。希望通过上述视频会议室本地设备的介绍，能够为大家今后的工作提供一些帮助。
